详细介绍
适用范围
本规格书适用于佳鑫（JATION）生产制造的 金属（铝制）圆形防爆透气阀 产品，供客户选型、采购、使用及储存参考。
产品介绍
佳鑫 金属（铝制）圆形防爆透气阀 产品采用专利技术设计，精心制造，膜材选用进口材料，外壳选用铝合金加工成型，膜片与外壳采用专有特殊工艺技术结合在一起，能有效防止灰尘、水或其它有害物质进入的同时保持设备内外压力平衡。具有性能稳定,安装简单，使用时间长,防水透气性能高。
产品特点
佳鑫 金属（铝制）圆形防爆透气阀 处于行业领先地位,它可显著提高您的设备部件的可靠性，延长其使用寿命，更减少了设计、制造和保修的成本投入，因为：
※ 高效防尘防水，有效屏蔽污染物，比如污垢、灰尘、水及其他液体，避免内部污染.
※ 专利结构在设备工作时能及时排出内部高压气体，平衡内外压力，防爆功能在设备突发高压的情况下，可以与外部直接导通，快速泄压；爆破后能自动恢复
到正常工作情况，防止压力过大对设备造成破坏，降低设备内部故障风险，确保使用设备的安全性，延长使用设备寿命！
※ 进口 E-PTFE 防水透气膜材料，产品性能稳定，具备防油功能，经久耐用，可靠性高
※ 采用铝合金材料，精心设计、加工而成，结构强度高，安装更牢固
※ 可依据客户应用环境提供客制化产品及应用方案
应用领域
v LED 户外灯具行业
v 汽车制造行业
v 太阳能光伏行业
v 电子电器行业
v 通讯设备行业
v 安防设备行业等……

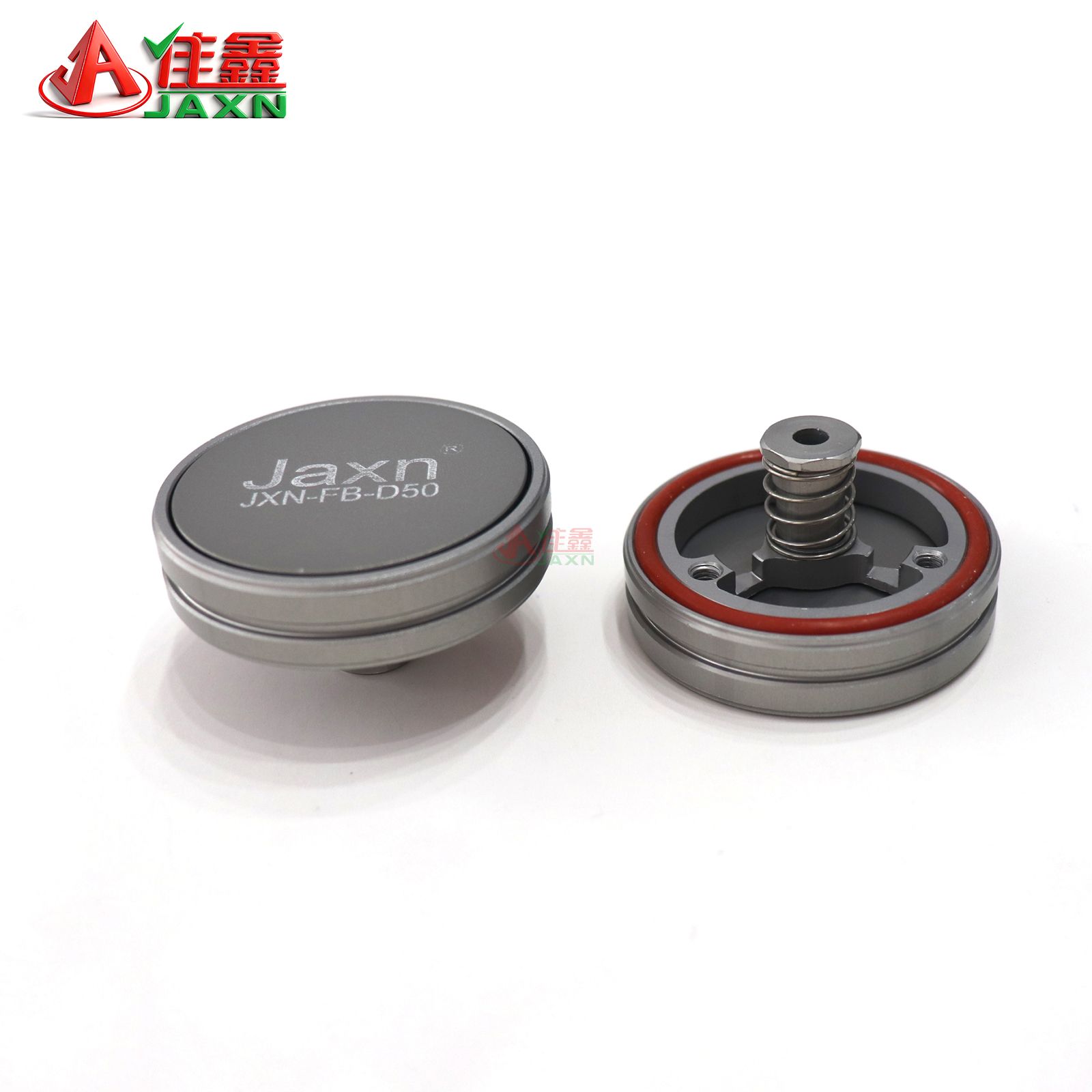

产品规格 | D50-M4-03 | |||
图片/说明 | 功能说明： 1、此款防爆透气阀是在常规压力(内外压差5KPA以内)由透气膜进行进出气，平衡内外压差。 2、内外压差达到一定(6KPA以上)时产生爆破，内外部直通并向外部快速排气。 3、当爆破排气时，此款产品不防水，因此不可以在浸泡的液体中使用。 4、爆破开启压力可根据客户要求订制。 | |||

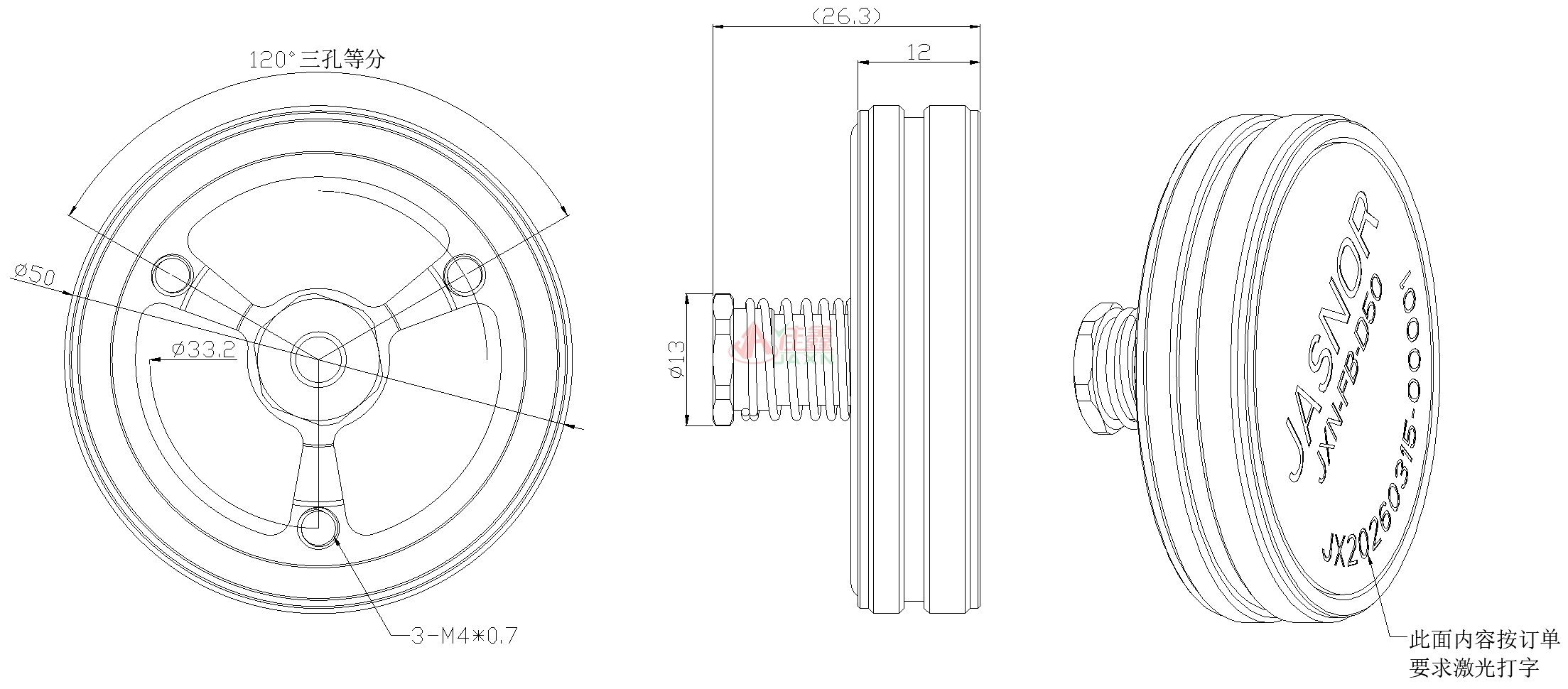

外形基本尺寸 |
| |||
主体材料 | 铝合金 | 颜色(表面处理) | 喷细砂氧化银色 | |
扭紧方式/扳手径S | 螺丝上紧 (十字/内六角螺丝) | 建议安装扭力(N.m) | 2-4 | |
主 要 性 能 参 数 | 透气量 ml/min@1.5kPa | 1300±100 (透气膜透气量) | 防水等级 (未泄压时) | IP68 |
爆破泄压值(KPa) | 4±1(可根据要求订制) | |||
耐温性能 | -40℃～150℃ | 排气面积(最大开启) | ＞600mm2 | |
产品寿命 | ＞10 | 环保要求（HSF） | 符合 RoHS 要求 | |
注：爆破后与外界直通，当压力降低至爆破压力值约60%后恢复密封，由透气膜透气平衡压力。
透气膜工作原理(示意图)
金属（铝制）防爆透气阀选用进口膨体聚四氟乙烯（E-PTFE）微孔膜精心制造，该进口 E-PTFE 膜的微孔直径在 0.1-10μ m 之间，而空气及水蒸气的分子只有 0.0004μ m 左右，EPTFE 膜的孔径比气体直径大 250-25000 倍，因此气体可以顺利通过；而毛毛雨的直径有 500μ m，比 E-PTFE 膜的微孔直径大数百倍，另外，由于 EPTFE 薄膜材料表面能很低，接触角为 135.6°，在表面张力作用下（水分子相互拉扯）小水滴在 EPTFE 膜表面很快形成较大水珠，进一步有效阻止液态水润湿和毛细渗透，因此具有良好的防水透气性能。
产品颜色
1. 本系列常规产品表面喷细砂氧化亮银色供客户选择，下单时请与佳鑫业务人员确定。
2. 本规格书中产品图片可能与实物存在一定色差，实际颜色以实物为准。
3. 可以根据要求定制其他材质与颜色。
技术服务
Jaxn佳鑫防水透气产品有塑胶防水透气阀、金属防水透气阀、防水透气防爆阀、单向泄压阀、防水透气塞、防水透气一体式接头等五大类产品，安装方法形式多样，有螺纹型、卡扣型、背胶型等，并且可以根据要求定制防水透气产品及解决方案以满足您的不同应用需求。
